Kompatybilność elektromagnetyczna (EMC) to zdolność urządzenia do działania poprawnie w swoim otoczeniu elektromagnetycznym, przy jednoczesnym niezakłócaniu innych urządzeń działających w pobliżu. To dwukierunkowa relacja — urządzenie musi spełniać dwa warunki jednocześnie:
Emisja (EMI) — urządzenie nie generuje zaburzeń elektromagnetycznych powyżej dopuszczalnych poziomów, które mogłyby zakłócić pracę innego sprzętu w otoczeniu
Odporność (EMS) — urządzenie samo wytrzymuje typowe zaburzenia z otoczenia bez utraty funkcjonalności — wyładowania elektrostatyczne (ESD), zakłócenia z sieci zasilającej, pola elektromagnetyczne z innych urządzeń.
Spełnienie wymagań w obu tych zakresach pozwala uznać urządzenie za kompatybilne elektromagnetycznie – co jest niezbędne dla większości urządzeń.

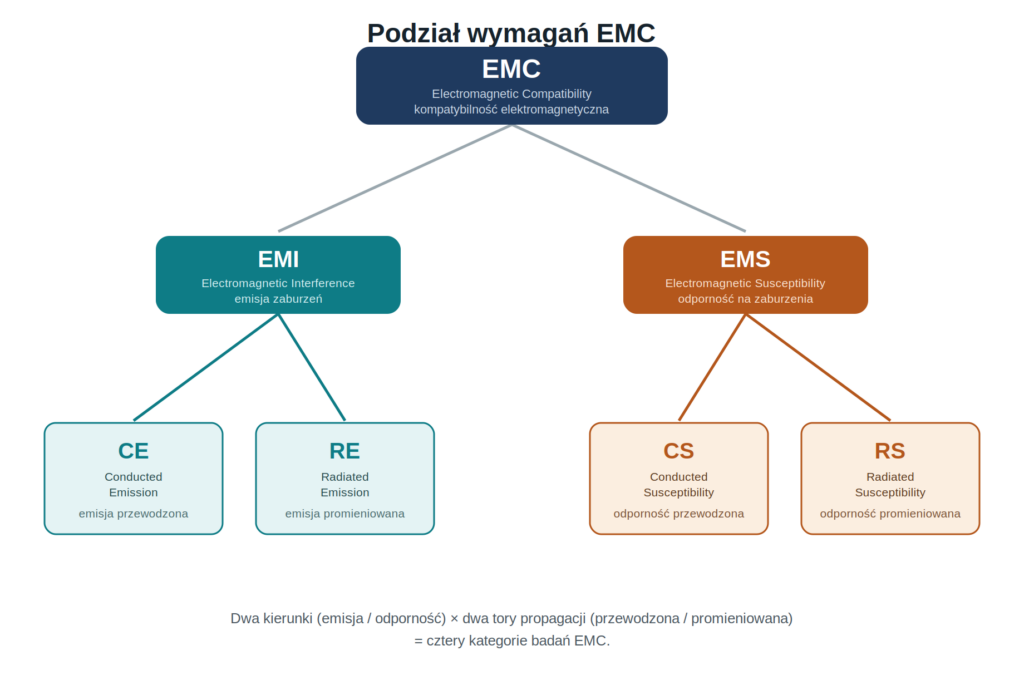

Obie te właściwości dzielą się dodatkowo na dwie ścieżki propagacji: przewodzoną i promieniowaną – co jak wierzę, nie wymaga komentarza. W badaniu EMC sprawdza się więc w praktyce cztery rzeczy naraz: emisję przewodzoną, emisję promieniowaną, odporność na zaburzenia przewodzone i odporność na zaburzenia promieniowane.
Źródła zakłóceń
Zakłócenia w układzie mogą pochodzić z różnych źródeł. Niektóre wynikają z jakości zastosowanych modułów lub podzespołów. Główni podejrzani to:
- Przetwornice impulsowe — im wyższa częstotliwość przełączania i gorszy layout, tym więcej szumu na szynie zasilania i w eterze.
- Szybkie zbocza cyfrowe — zegar mikrokontrolera, magistrale danych, PWM sterujący silnikiem czy grzałką. Krótszy czas narastania zbocza to zwykle szersze widmo częstotliwości zaburzeń.
- Nieekranowane, długie przewody — działają jak przypadkowe anteny, zarówno emitując, jak i odbierając zakłócenia z zewnątrz.
- Słabe uziemienie i pętle masy — klasyczny problem
- Moduły radiowe (WiFi, BLE, LoRa) — z natury emitują fale radiowe, więc dokładają dodatkową warstwę wymagań (to już domena dyrektywy RED, częściowo pokrywającej się jednak z przepisami EMC).
Strona formalna
Problemy EMC ujawniają się jako realne problemy funkcjonalne – urządzenie się zawiesza, czujnik daje błędne odczyty, komunikacja bezprzewodowa gubi pakiety. Zanim to stanie się problemem prawnym przy wprowadzaniu na rynek, jest problemem technicznym, do rozwiązania (najlepiej) na poziomie projektowania.
Jeśli produkt trafia na rynek UE, obejmuje go dyrektywa EMC (2014/30/UE). Dla typowej elektroniki użytkowej ścieżka oceny zgodności to zwykle samoocena producenta oparta na normach zharmonizowanych, bez udziału jednostki notyfikowanej. Praktycznie oznacza to, że zwykle wystarczy zaprojektować urządzenie zgodnie z dobrymi praktykami, zmierzyć (najlepiej w akredytowanym laboratorium wg norm typu EN 55032 dla emisji i EN 55035 dla odporności), udokumentować wyniki badań i na tej podstawie podpisać z czystym sumieniem deklarację zgodności. Jeśli urządzenie ma też moduł radiowy, dochodzi RED, ale logika oceny zostaje podobna.
Praktyka — co robić już na etapie projektowania
Kilka nawyków, które oszczędzają później godziny (i w efekcie pieniądze) w laboratorium:
- Filtruj zasilanie — kondensatory blokujące blisko układów scalonych, dławiki na liniach zasilających przetwornice impulsowe.
- Myśl o layoucie PCB od razu, nie na końcu — zwarta pętla masy, krótkie ścieżki wysokiej częstotliwości, warstwa masy pod krytycznymi sygnałami.
- Ekranuj tam, gdzie to ma sens — obudowa metalowa albo ekranowanie lokalne wokół przetwornicy czy modułu radiowego potrafi rozwiązać problem.
- Ogranicz długość i prowadzenie przewodów — skręcane pary, ekranowane kable sygnałowe tam, gdzie sygnał jest szybki albo słaby.
- Testuj prowizorycznie zanim zapłacisz za laboratorium — nawet tani odbiornik SDR w pobliżu urządzenia albo obserwacja zakłóceń w innym sprzęcie w domu potrafi wcześnie wychwycić grubsze problemy.
Podsumowanie
EMC to nie jest jedynie formalność — to dyscyplina projektowa, która decyduje, czy urządzenie będzie działać niezawodnie w prawdziwym świecie, otoczone innym sprzętem elektronicznym. Im wcześniej wejdzie do procesu projektowania, tym mniej boli na końcu — i tym mniejsza szansa, że nasz prototyp zostanie uznany za źródło zakłóceń.
